Sau khi học xong bài này, em sẽ:
Tóm tắt được quy trình gia công với máy CNC tại một cơ sở sản xuất, giáo dục tại địa phương.
I – GIỚI THIỆU
Mặc dù là máy tự động, gia công trên máy CNC cũng phải thực hiện theo một quy trình nhất định. Quy trình gia công máy CNC là thứ tự các bước thực hiện khi gia công trên các máy CNC. Thông qua hoạt động trải nghiệm tại cơ sở sản xuất, cơ sở giáo dục tại địa phương hoặc có thể tìm hiểu thông qua xem video quá trình gia công trên máy CNC, từ đó có thể tóm tắt được quy trình gia công trên máy CNC.
II – NHIỆM VỤ
Tóm tắt quy trình gia công trên máy CNC tại một cơ sở sản xuất, cơ sở giáo dục tại địa phương. Sản phẩm thể hiện dưới dạng bài trình bày.
III – TIẾN TRÌNH THỰC HIỆN
1. Đọc và thảo luận về các nội dung trong phần thông tin bổ trợ, làm cơ sở cho việc lập kế hoạch trải nghiệm.
2. Lập kế hoạch và tổ chức hoạt động trải nghiệm quan sát quy trình gia công của máy CNC tại một cơ sở sản xuất, cơ sở giáo dục tại địa phương (có thể xem video thay thế nếu không có điều kiện trải nghiệm thực tế).
3. Viết báo cáo thu hoạch hoạt động trải nghiệm.
IV – ĐÁNH GIÁ
1. Nội dung đánh giá
- Ý thức tuân thủ kế hoạch, nội quy an toàn nơi tham quan,...
- Thái độ khi tham quan.
- Kết quả báo cáo thu hoạch (Tính chính xác của quy trình gia công, nội dung chi tiết, rõ ràng, nộp đúng thời hạn,...).
2. Hình thức và công cụ đánh giá
- Học sinh tự đánh giá.
- Các nhóm đánh giá chéo.
- Giáo viên và chuyên gia đánh giá.
(Trang 33)
V – THÔNG TIN BỔ TRỢ
1. Mẫu kế hoạch trải nghiệm
| Mẫu kế hoạch tham quan | |
| Mục đích | ??? |
| Nội dung | ??? |
| Thời gian | Giờ, ngày, tháng, năm. |
| Địa điểm | Công ty hoặc cơ sở giáo dục. |
| Trình tự quan sát và các điểm cần chú ý | ??? |
| Dự kiến các câu hỏi sẽ hỏi | ??? |
| Dự kiến các hình sẽ chụp | ??? |
| Chuẩn bị | ??? |
2. Các kiến thức bổ trợ
| a) Quy trình gia công trên máy CNC Quy trình gia công trên trên máy CNC gồm một số bước như đã đặt phôi, lắp dao gia công và thực hiện gia công chi tiết. Hiện nay, có nhiều phương pháp gia công trên máy CNC như tiện CNC, phay CNC, mài CNC,... Quy trình gia công của các phương pháp này có bản tương tự nhau. Do đó, phần này sẽ giới thiệu quy trình gia công trên máy phay CNC. Đây là một trong những phương pháp gia công cơ khí phổ biến nhất hiện nay. Quy trình gia công trên máy phay CNC gồm một số bước bên: |

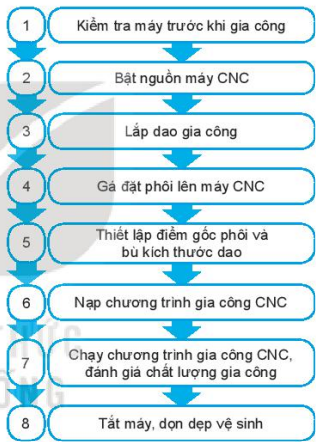

Hình 7.1. Các bước cơ bản để vận hành máy CNC |
1. Kiểm tra máy trước khi gia công
2. Bật nguồn máy CNC
3. Lắp dao gia công
4. Gá đặt phôi lên máy CNC
5. Thiết lập điểm gốc phôi và bù kích thước dao
6. Nạp chương trình gia công CNC
7. Chạy chương trình gia công CNC, đánh giá chất lượng gia công
8. Tắt máy, dọn dẹp vệ sinh
b) Nội dung các bước của quy trình
Bước 1: Kiểm tra máy trước khi gia công
Trước khi chạy máy CNC, cần kiểm tra tình trạng của máy (ví dụ như kiểm tra dầu thủy lực, nước làm mát, hệ thống cấp khí nén cho máy CNC,...) để đảm bảo các yếu tố cần thiết cho máy CNC hoạt động theo yêu cầu của nhà sản xuất.
Bước 2: Bật nguồn máy CNC
Bật nút nguồn của máy CNC để khởi động máy CNC như minh họa trên Hình 7.2.

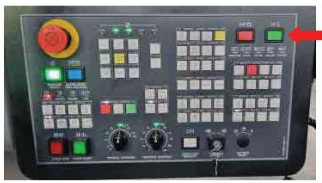

Hình 7.2. Nút bấm bật máy CNC
Bước 3: Lắp dao gia công
Lắp các dao cần sử dụng để gia công chi tiết vào bầu kẹp dao như minh họa trên Hình 7.3a. Sau đó lắp các bầu kẹp dao vào ổ tích dao theo đúng thứ tự dao trong chương trình gia công như minh họa trên Hình 7.3b.

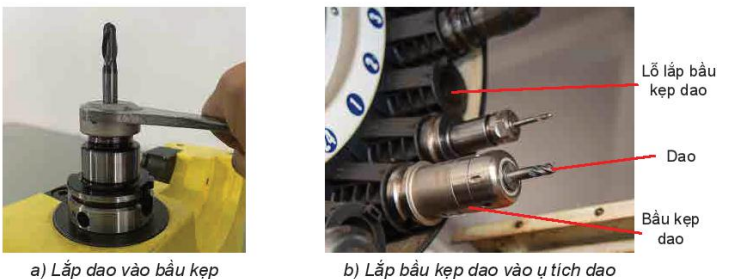

Hình 7.3. Lắp dao lên máy CNC
a) lắp dao vào bầu kẹp
b) lắp bầu kẹp dao vào ổ tích dao
Lỗ lắp bầu kẹp dao
Dao
Bầu kẹp dao
Bước 4: Gá đặt phôi lên máy CNC
Gá đặt phôi lên máy CNC như minh họa trên Hình 7.4. Quá trình gá đặt phôi nhằm xác định chính xác vị trí của phôi trên máy CNC và cố định phôi trong quá trình gia công.

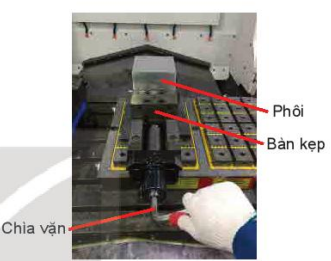

Hình 7.4. Gá đặt phôi lên máy CNC
Chia vặn
Phôi
Bàn kẹp
Bước 5: Thiết lập điểm gốc phôi và bù kích thước dao
Thiết lập điểm gốc phôi – điểm W như minh họa trên Hình 7.5, nhằm mục đích chỉ cho máy CNC biết chính xác vị trí của phôi trên máy CNC. Sau đó, cần thiết lập bù kích thước dao của dao gia công. Từ đó máy CNC có thể điều khiển dao gia công theo đúng quỹ đạo đã lập trình.

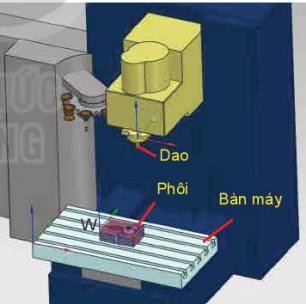

Hình 7.5. Xác định điểm gốc phôi
Dao
Phôi
Bàn máy
Bước 6: Nạp chương trình gia công CNC
Nạp chương trình gia công CNC (mã lệnh CNC) vào máy CNC thông qua đầu đọc thẻ nhớ, cổng USB hoặc cổng Ethernet,...
Bước 7: Chạy chương trình gia công CNC, đánh giá chất lượng gia công
Tiến hành chạy chương trình gia công CNC để gia công chi tiết. Sau khi kết thúc gia công, cần kiểm tra đánh giá chất lượng chi tiết gia công.
Bước 8: Tắt máy, dọn dẹp vệ sinh
Sau khi kết thúc gia công chi tiết, tắt máy CNC như minh họa trên Hình 7.6. Dọn sạch phôi gia công và vệ sinh sạch sẽ bàn máy và trục chính máy CNC.

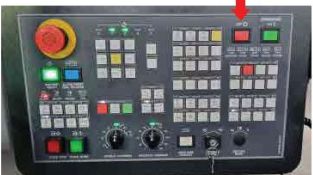

Hình 7.6. Nút bấm tắt máy CNC
